"TRIPHASTEL THESYS" PLATINE COMMUNICANTE DEPART MOTEUR

"TRIPHASTEL THESYS" PLATINE COMMUNICANTE DEPART MOTEUR

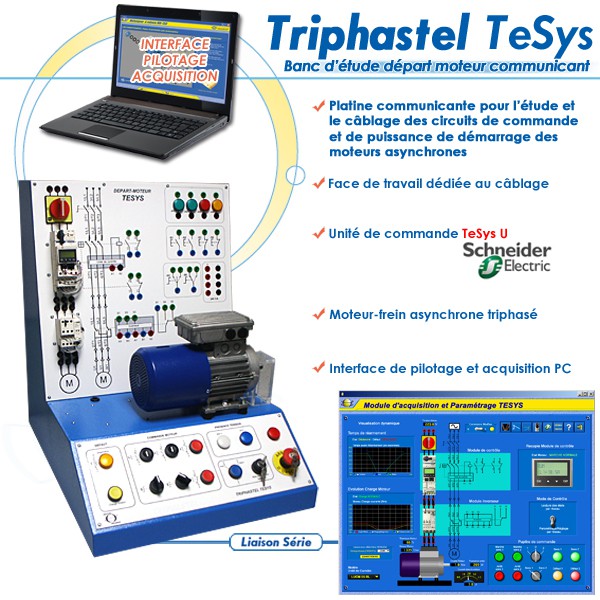

"TRIPHASTEL TESYS" est une platine communicante dédiée à l'étude et au câblage des circuits de commande et de puissance de démarrage des moteurs asynchrones.

Le système s'articule autour d'une unité de commande TeSys U de Schneider Electric connectée (MODBUS) à une interface de paramétrage et acquisition sur PC (Interface Homme Machine).

  • Pupitre de commande avec organes de commande et de signalisation ;
  • Face avant dédiée au câblage ;
  • Base de puissance, contrôle multifonction, contacts auxiliaires, inverseur ;
  • Moteur-frein asynchrone triphasé.

Plus de détails...

CONTENU :

1 Banc d'étude des départs moteurs avec Modules TeSys U (Schneider Electric)

Accessoires et Logiciels :

  • 1 lot de cordons de sécurité ;
  • 1 Câble RJ45 pour connexion PC avec module Tesys U ;
  • 1 Logiciel d'Interface Homme Machine.

Le dossier pédagogique contenant :

  • Dossier Technique "TRIPHASTEL TeSys" ;
  • Manuel Interface Homme Machine ;
  • Travaux Pratiques.

ACTIVITES PEDAGOGIQUES :

- Mettre en œuvre des schémas de départ moteur

- Valider les circuits de protection en appliquant une charge sur l’arbre moteur

- Mesurer les tensions et courants des circuits

- Créer des défauts (surcharge, déséquilibre des phases, blocage d’arbre, absence de phase, ...)

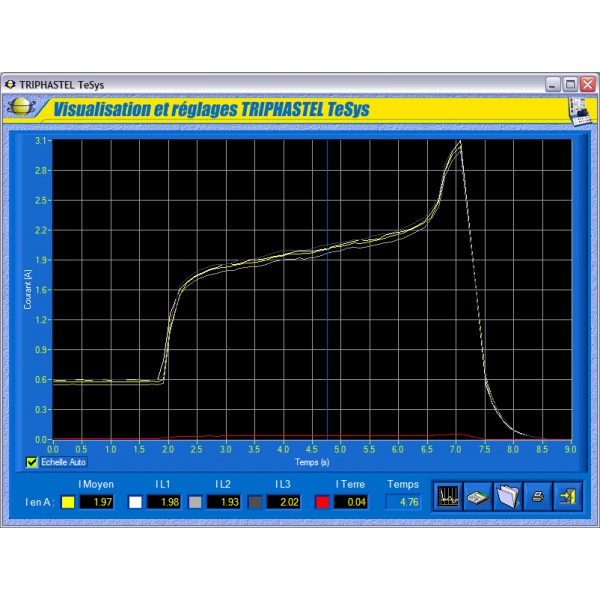

- Exploiter l’IHM pour prévoir le comportement du moteur dans les situations courantes

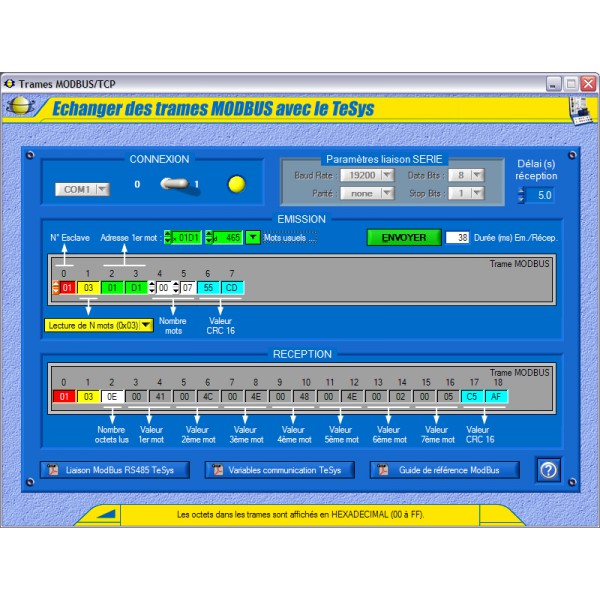

- Elaborer des trames ModBus entre le pc et le variateur de fréquence

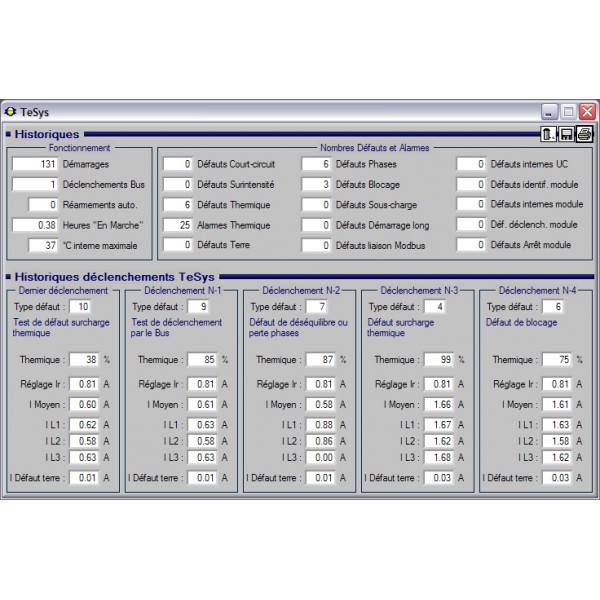

- Exploiter des outils d’aide à la maintenance (journal d’événements, historique de pannes)

- Etude de la chaîne d’énergie : étude de la conversion et de la distribution d’énergie.
