"MR-150" MELANGEUR INDUSTRIEL A RUBANS

"MR-150" MELANGEUR INDUSTRIEL A RUBANS

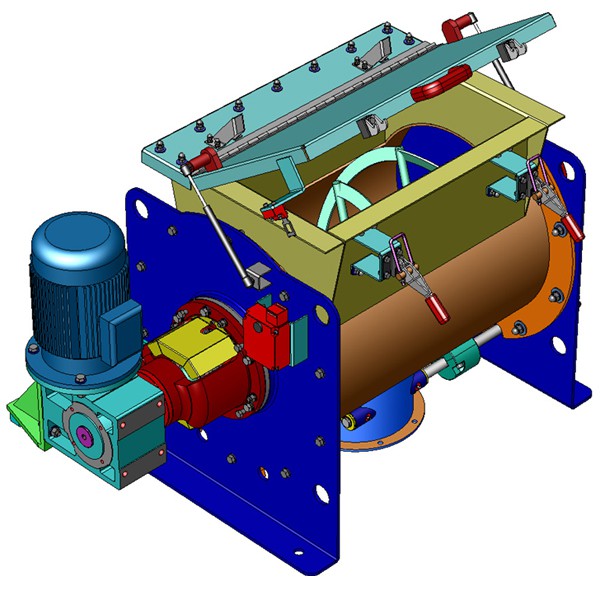

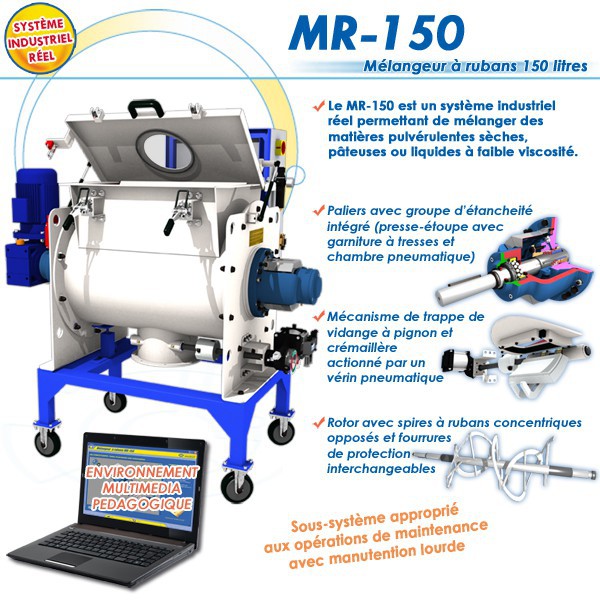

Le "MR-150" est un système industriel réel permettant de mélanger des matières pulvérulantes sèches, pâteuses ou liquides à faible viscosité.

Ce mélangeur possède trois fonctions principales qui sont réalisées de façon séquentielle pour obtenir un cycle de mélange complet :

- Fonction "CHARGER" qui fait intervenir un dispositif de trappe de chargement à verrouillage mécanique et électrique ;

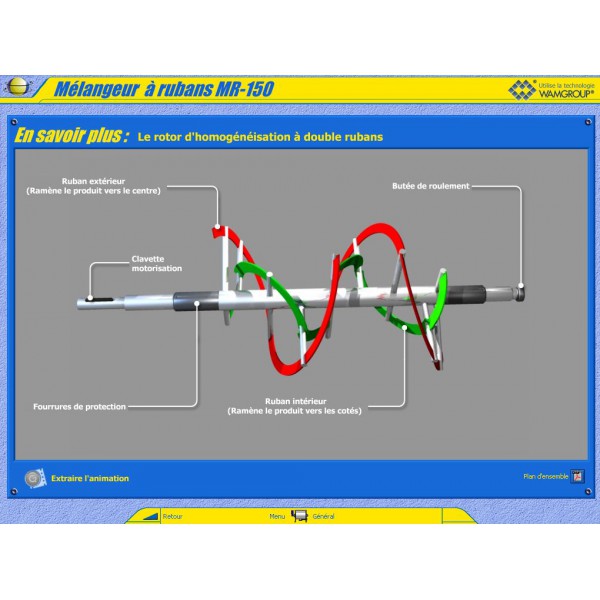

- Fonction "MELANGER" qui fait intervenir le rotor à rubans concentriques et opposés entrainé par un motoréducteur ;

- La fonction "VIDANGER" qui fait intervenir un dispositif de vidange actionné par un équipement spécifique (actionneur pneumatique à pignon/crémaillère).

EN OPTION :

  • "API" (Terminal XBT-RT500, automate Twido et capteur compte-tours)
  • Nous contacter pour plus d'information sur cette option

SOUS-SYSTEMES DISPONIBLES:

  • Palier complet, sa flasque et son arbre ;
  • Valise actionneur de trappe de vidange "CP-101".

Plus de détails...

CONTENU :

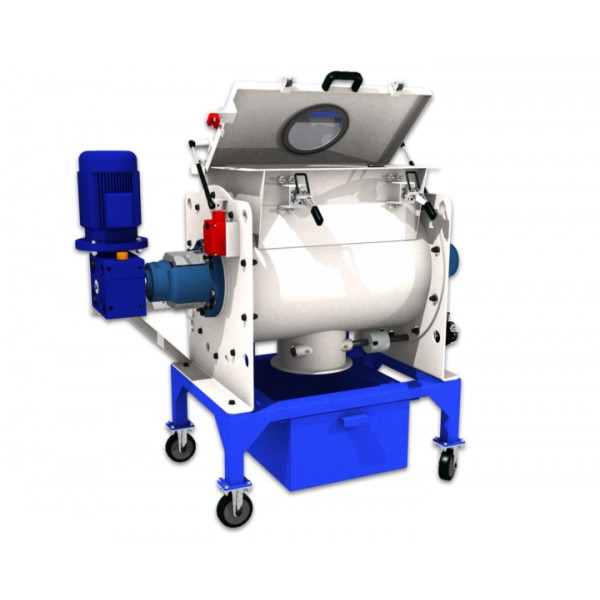

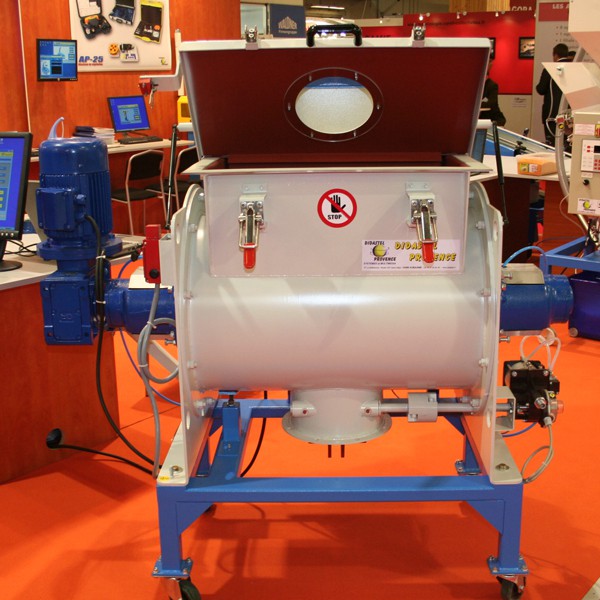

Mélangeur à rubans monté sur châssis à roulettes ;
1 Bac de récupération de produit monté sur le châssis ;
1 Lot de matière.

Les accessoires suivants :

  • 1 support de cuve pour les opérations de dépose rotor ;
  • 1 jeu de bride de manutention du motoréducteur ;
  • 1 Clef à tube spéciale pour démonter les écrous à encoches des paliers d’extrémité ;
  • 1 extracteur de tresse ;
  • 1 jeu de tresse ;
  • 1 jeu de clef la serrure de l’armoire de commande ;
  • 1 jeu de clef de déverrouillage de la gâche électrique.


Le dossier pédagogique contenant :

  • Dossier Technique "MR-150" ;

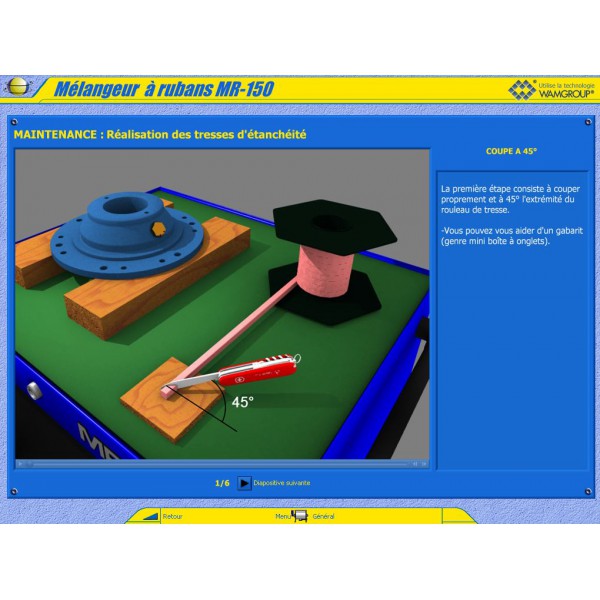

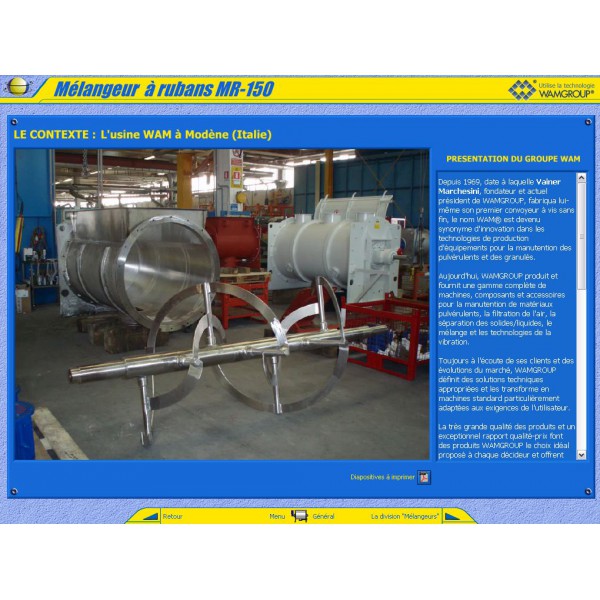

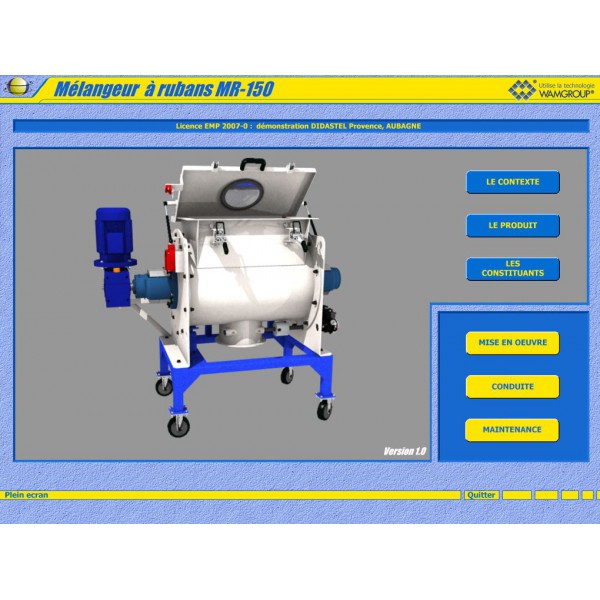

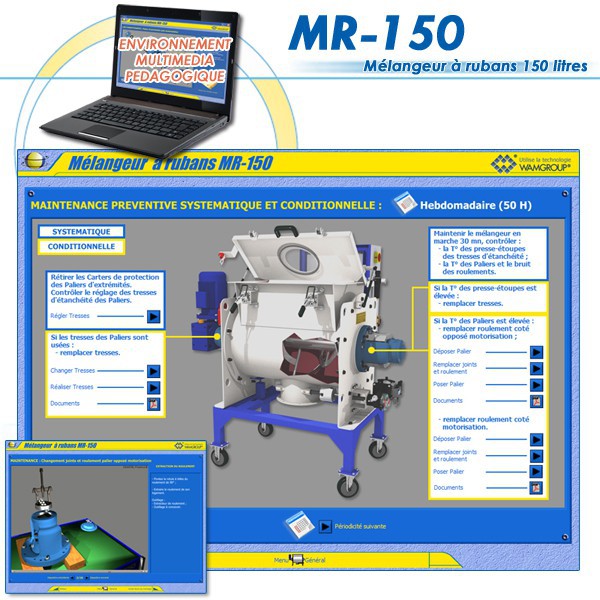

  • EMP (Environnement Multimédia Pédagogique sur Cd-rom).
  • Manuel d'utilisation EMP
  • Travaux Pratiques

ACTIVITES PEDAGOGIQUES :

TPs CONSTRUCTION :

Sous-ensemble "Rotor" :
Dépose avec manutention lourde.
(S11) Analyse fonctionnelle.
(S12) Etude statique.

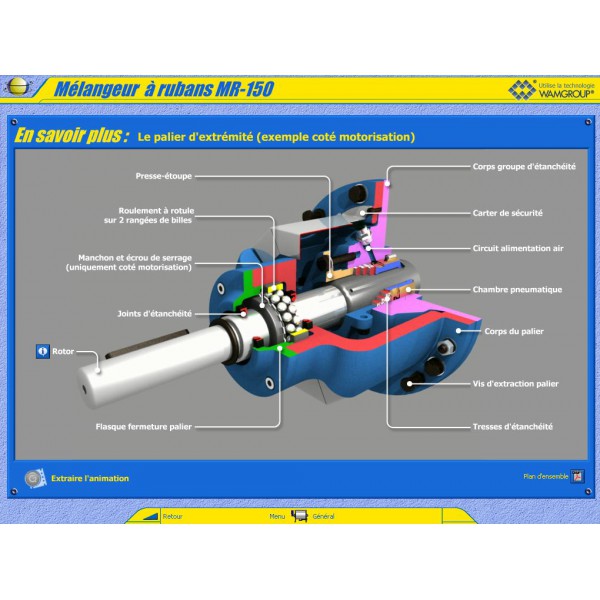

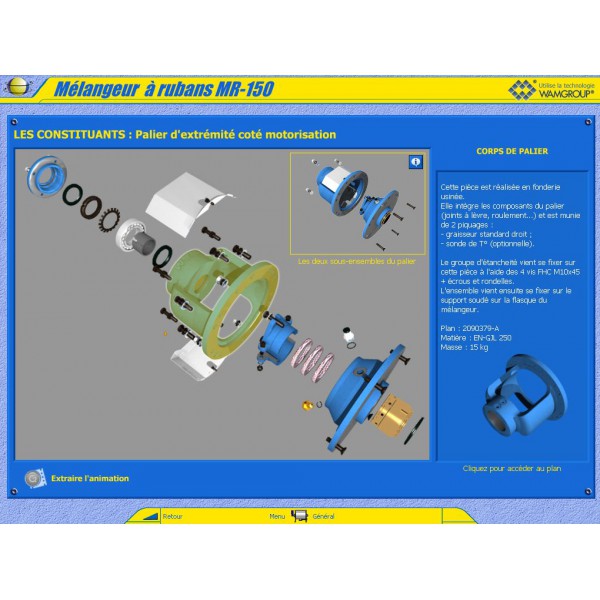

Sous-ensemble "Palier" (déposé) :
TD1 (S11) Analyse fonctionnelle : solution de guidage en rotation.
TD2 (S11) Analyse fonctionnelle : solution d'étancheité.

Sous-ensemble "Trappe" :
(S11) Analyse fonctionnelle.
(S13) Etude du système du point de vue comportement mécanique.

Sous-ensemble "Compte-tours"* :
(S13) Solution constructive associée aux liaisons.

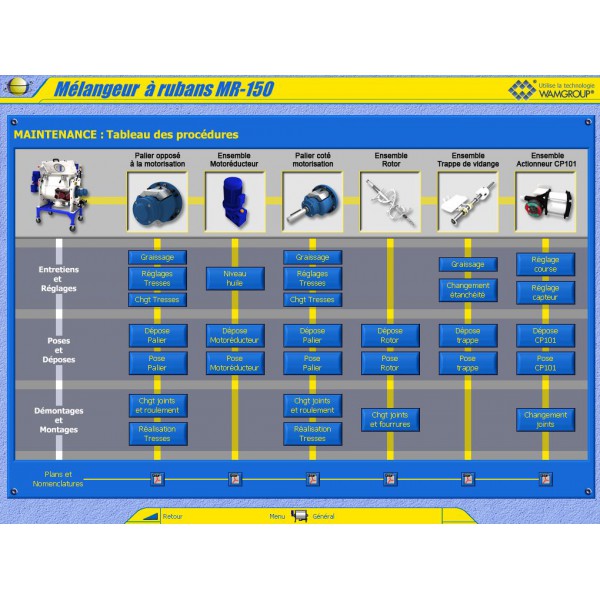

TPs MAINTENANCE :

Sous-ensemble "Rotor" :
Dépose avec manutention lourde.
(S31) Maitrise des efforts mécaniques.
(S42) Identifier les situations dangereuses.
(S33) Intervention sur un constituant.
(S32) Intervention sur un bien.

Sous-ensemble "Palier" (déposé) :
CI 2 : Préparation des interventions sur des biens mécaniques.
(S37) Les suivis matériels.
(S53) Analyse des coûts de maintenance.
CI 8 : Réparation par démontage et remontage.
(S32) Intervention sur un bien.
(S33) Intervention sur un constituant.

Sous-ensemble "Trappe" :
(S34) Echange d'un organe pneumatique (pose, dépose, réglage et essais).

Sous-ensemble "Compte-tours"* :
(S34) Intervention sur un bien : Raccordement, réglage, mise en oeuvre d'un appareil de mesure (tachymètre).

* avec l'option "API" (nous contacter).
