"AHRS" CAPTEUR D'ATTITUDE SANS FILS

"AHRS" CAPTEUR D'ATTITUDE SANS FILS

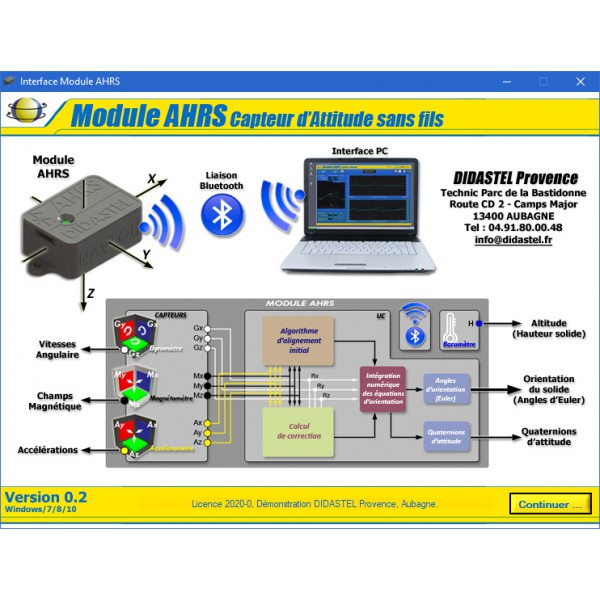

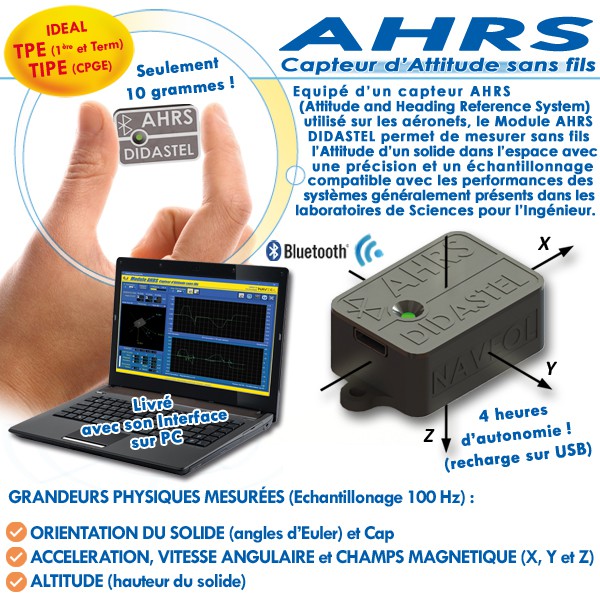

Équipé d’un AHRS (Attitude and Heading Reference System) utilisé sur les aéronefs, le Module "AHRS DIDASTEL" permet de mesurer sans fils (Bluetooth®) l’Attitude d’un solide dans l’espace avec une précision et un échantillonnage compatible avec les performances des systèmes généralement présents dans les laboratoires de Sciences pour l’Ingénieur.

Ce module sans fils et ultra-compact permet d’instrumenter facilement les systèmes de votre laboratoire et vous ouvre de nouveaux champs en matière d’activités de dynamique.

Il est également un accessoire IDÉAL pour l'élève en TPE (1ère et Term.) et en TIPE (CPGE) !

Grandeurs physiques mesurées :

  • ORIENTATION DU SOLIDE (Angles d'EULER et Cap)
  • ACCÉLÉRATION, VITESSE ANGULAIRE et CHAMPS MAGNÉTIQUE simultanément sur les 3 axes
  • ALTITUDE (hauteur du solide)

D'une autonomie de 4 heures, le module AHRS se recharge en 1h30 sur un simple port USB.

Plus de détails...

Principales caractéristiques :

  • Poids (gr) : 10
  • Dimensions (mm) : 34x22x13
  • Fixation : Patch VELCRO® (fournis) ou vis
  • Autonomie : 4h (batterie LiPo)
  • Recharge : 1h30 sur port USB
  • Module Bluetooth® intégré

Mesures :

  • Période acquisition : 10 ms (100 Hz)
  • Accélération X, Y et Z, +/- 4 g
  • Vitesse angulaire X, Y et Z, +/- 500 °/s
  • Champs Magnétique X, Y et Z, +/- 4 Gauss
  • Orientation du solide (angles d'Euler) et Cap
  • Altitude (Hauteur du solide), 260 à 1260 hPa
  • Tension Batterie

Caractéristiques Centrale Inertielle :

  • Processeur Microchip 32Mhz, 16Mips
  • Accéléromètre 3 x Axes ST LSM6DSR (6600 éch/s max)
  • Gyromètre 3 x Axes ST LSM6DSR (3300 éch/s max)
  • Magnétomètre 3 x Axes ST LIS3MDL (1000 éch/s max)
  • Baromètre ST LPS22H (bruit 0.75 Pa RMS, 70 éch/s max)
  • Module Bluetooth® JD-Y31

Caractéristiques Interface sur PC :

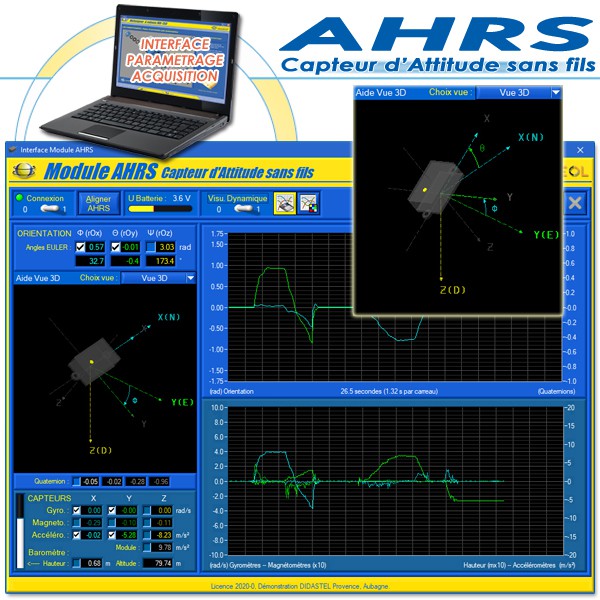

  • Visualisation dynamique des grandeurs physiques

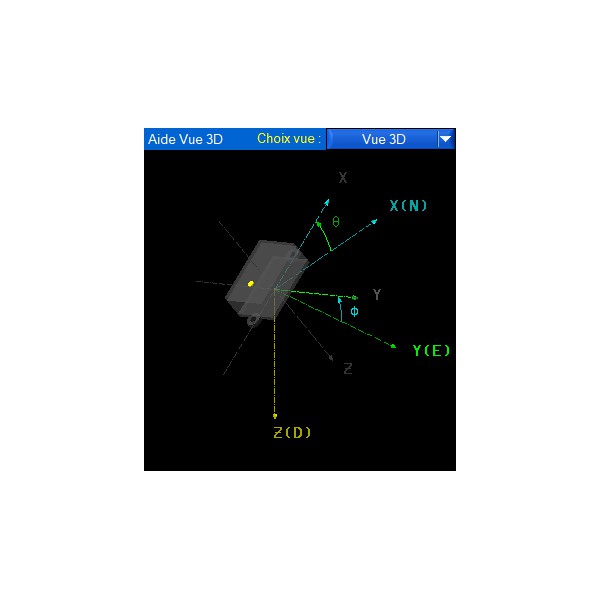

  • Visualisation en 3D de l'orientation du solide

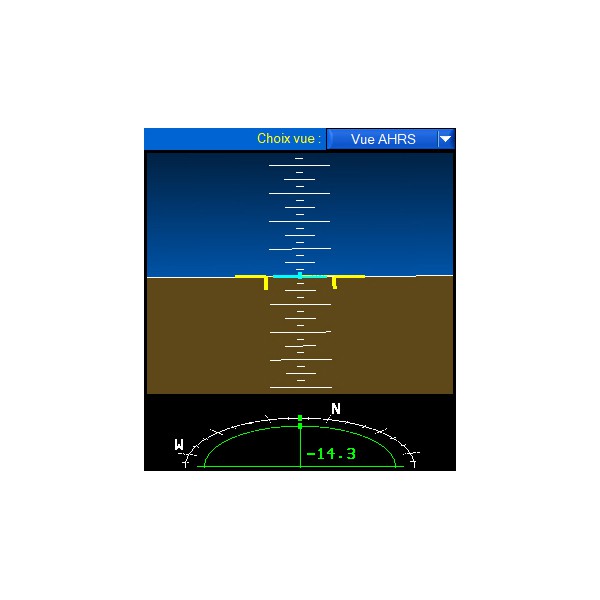

  • Visualisation type aéronef (horizon artificiel)

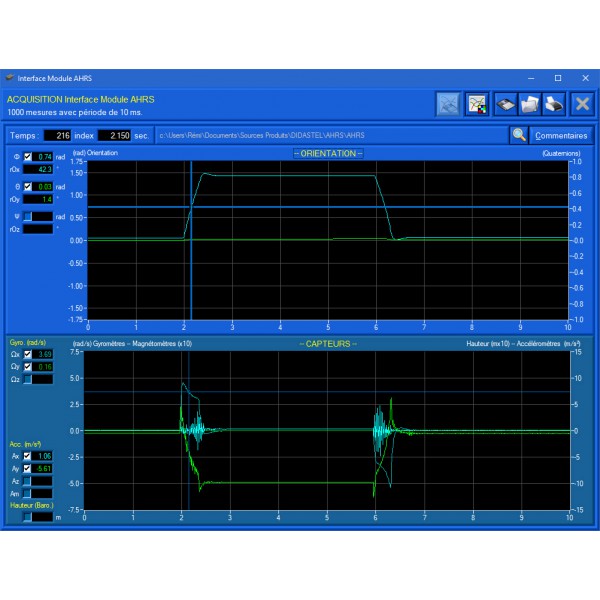

  • Acquisition et sauvegarde des mesures compatibles exportations
  • Visualisation du niveau de batterie, calibrage des magnétomètres etc..

CONTENU :

1 Pack "AHRS" incluant :

  • 1 Module "AHRS" ;
  • 1 dongle USB "Bluetooth" et ses drivers d'installation ;
  • 1 lot de patchs VELCRO® pour fixer le module sur vos systèmes ;
  • 1 Logiciel de visualisation, Acquisition sur PC ;
  • 1 Manuel d'utilisation.
