"VARIASTEL-V2" BANC D'ETUDE VARIATEUR DE FREQUENCE MOTEUR

"VARIASTEL-V2" BANC D'ETUDE VARIATEUR DE FREQUENCE MOTEUR

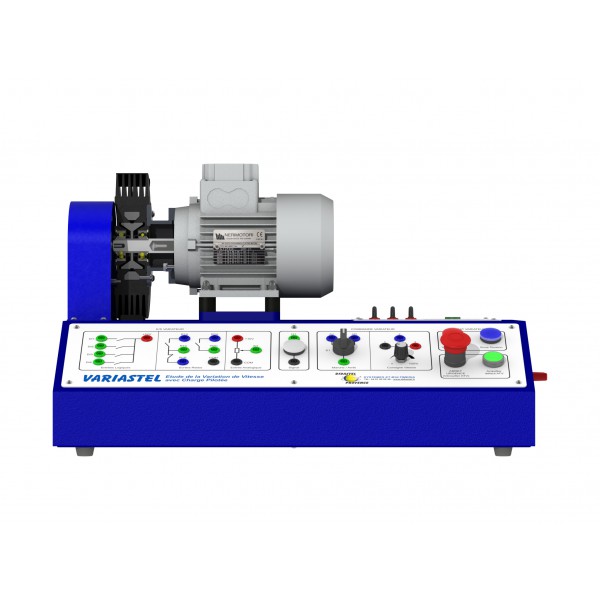

"VARIASTEL-V2" est un banc d'étude de la variation de vitesse des moteurs asynchrones triphasés en charge.

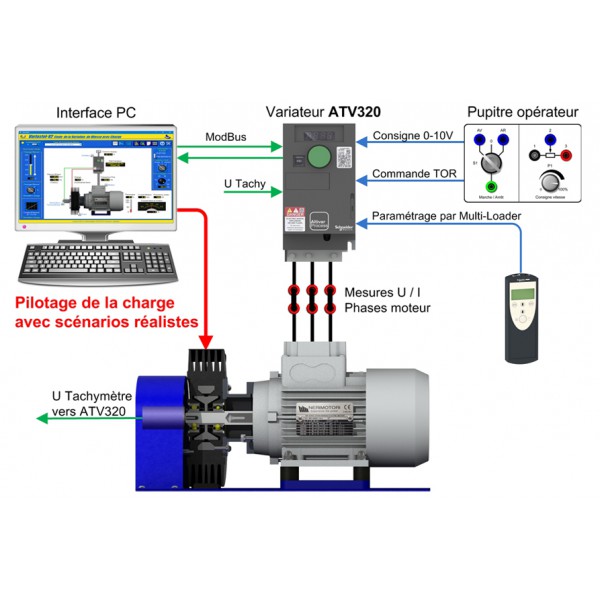

Le système s'articule autour d'un moteur asynchrone couplé à un frein à poudre et piloté par un variateur de fréquence SCHNEIDER ELECTRIC.

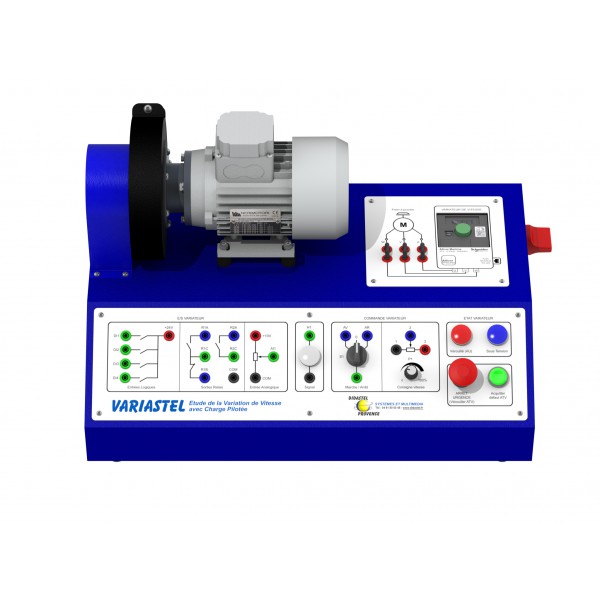

  • Pupitre de commande avec éléments de réglage et de commande du variateur de fréquence ;
  • Face avant dédiée au câblage des E/S (TOR et analogique) du variateur  ;
  • Moteur asynchrone triphasé couplé à un frein à poudre piloté simulant une charge résistive suivant différents scénarios.

Plus de détails...

CONTENU :

1 banc d'essais "VARIASTEL"

Accessoires :

1 lot de cordons de sécurité

Le dossier pédagogique contenant :

  • Dossier Technique "Variastel-V2"  ;
  • Manuel Interface PC de Paramétrage, Pilotage et Acquisitions ;
  • Activités pédagogiques

ACTIVITES PEDAGOGIQUES :

- Raccorder le bornier variateur à un pupitre de commande suivant un cahier des charges.

- Mettre en oeuvre, configurer et régler un variateur de vitesse.

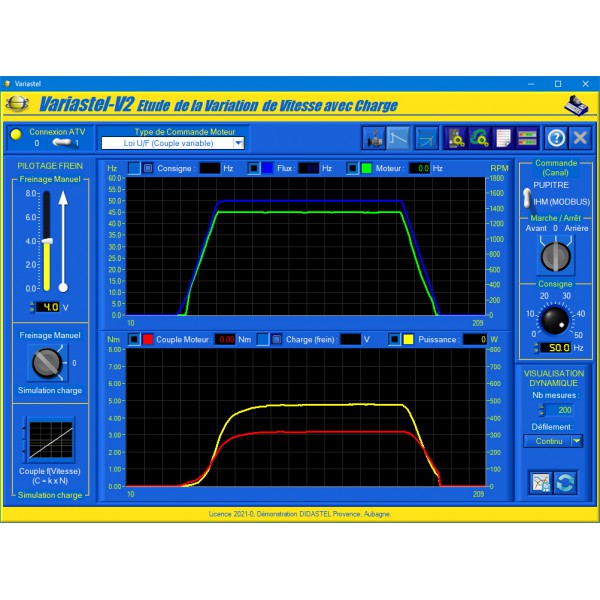

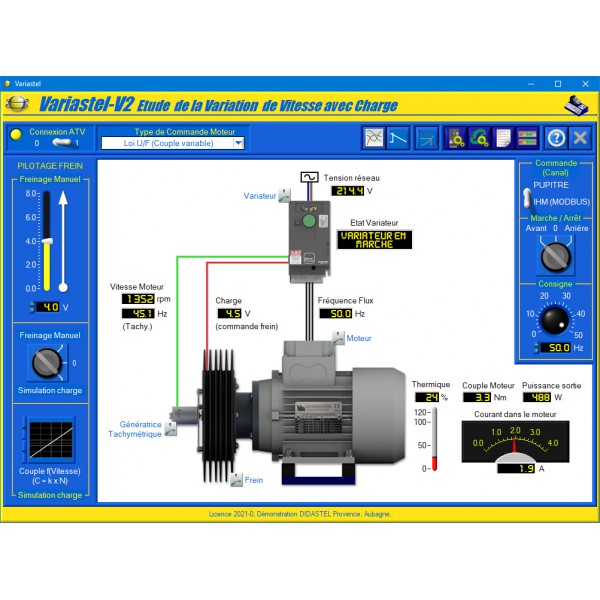

- Mesurer, visualiser et analyser les grandeurs physiques du moteur (fréquence du flux, fréquence de rotation, courant moteur, couple moteur), mettre en évidence le glissement en fonction de la charge.

- Expérimenter plusieurs lois de commande du moteur asynchrone triphasé :

          - U/F (couple variable)

          - U/F avec compensation de glissement

          - Contrôle vectoriel de flux

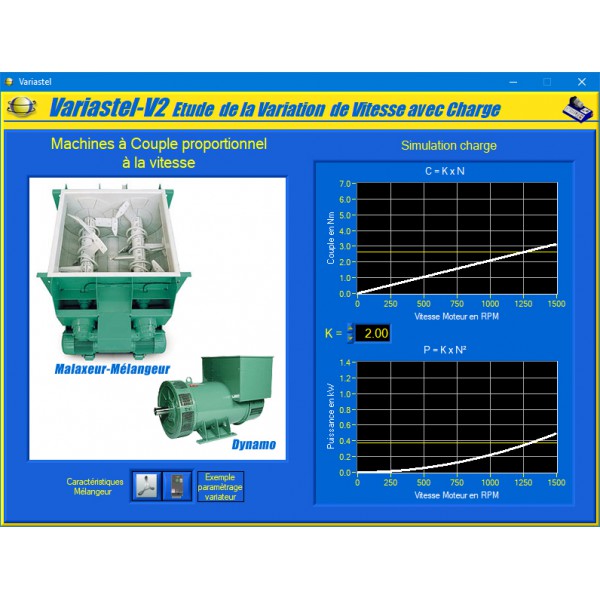

- Tracer en temps réel la courbe caractéristique mécanique du moteur asynchrone

- Décoder une trame ModBus, élaborer une trame ModBus et dialoguer avec le Variateur de vitesse

- Paramétrer et gérer les E/S TOR et analogiques du variateur, câbler un circuit de commande simple.
