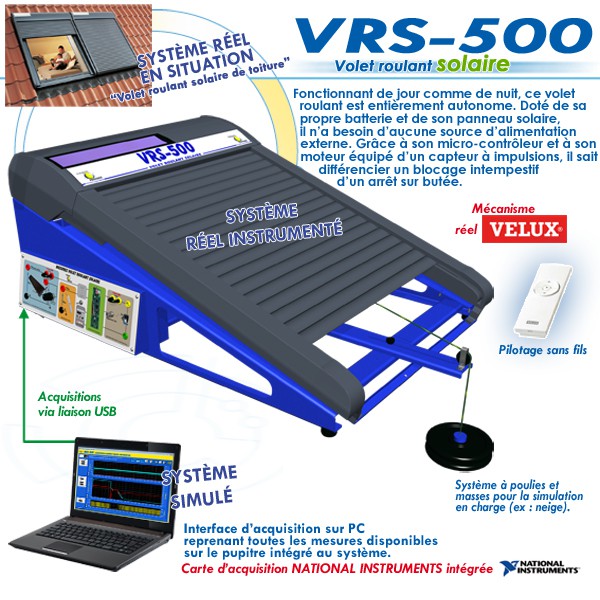

"VRS-500" VOLET ROULANT SOLAIRE AUTONOME

Fonctionnant de jour comme de nuit, ce volet roulant est entièrement autonome

Le "VRS-500" est un volet roulant solaire Réel monté sur un châssis de test muni d'un pupitre de mesure et connecté à une interface d'acquisition des grandeurs physiques sur PC.

Doté de sa propre batterie et de son panneau solaire intégré, ce volet n'a besoin d'aucune source d'alimentation externe pour fonctionner.

Grâce à son micro-contrôleur et à son moteur équipé d'un capteur à impulsions, il est capable de différencier un blocage intempestif d'un arrêt sur butée.

Le châssis de test permet d'effectuer des essais en charge (ex : neige) via un système à poulies entrainant des masses de test.

SOUS-SYSTEME DISPONIBLE:

"COMMANDE" du volet (écriture et test d'un programme ARDUINO de gestion du volet roulant, )

Plus de détails...

‹ ›

Afficher toutes les images

Informations et Activités Pédagogiques
Téléchargement
Video

CONTENU :

1 Système « VRS-500 Volet Roulant Solaire » sur châssis

Accessoires et Logiciels :

1 télécommande sans fil VELUX (à installer sur son support) ;
1 jeu de 2 masses de test ;
1 support pour masses de test ;
1 Cordon de liaison USB Pupitre VRS-500 vers PC ;
2 shunts pour le pupitre de mesure ;

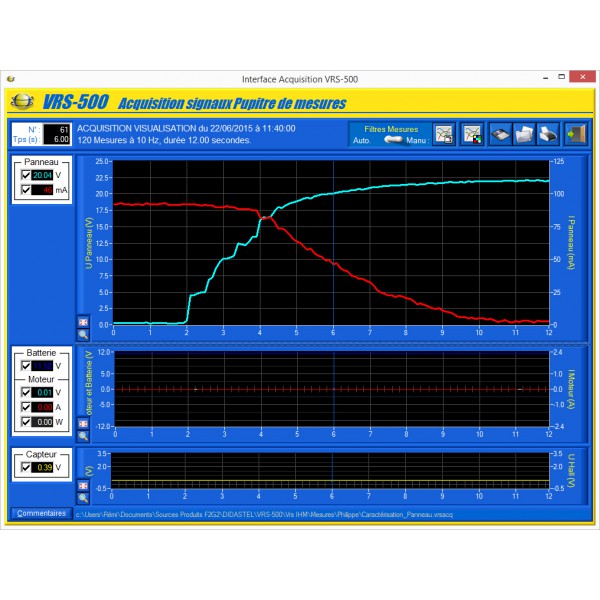

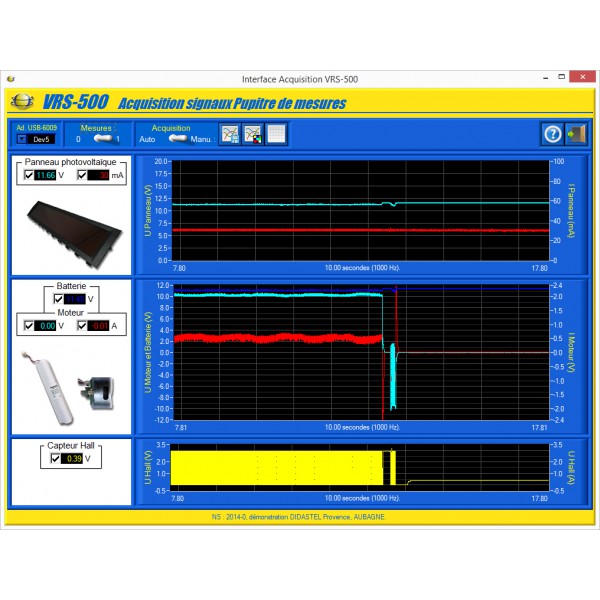

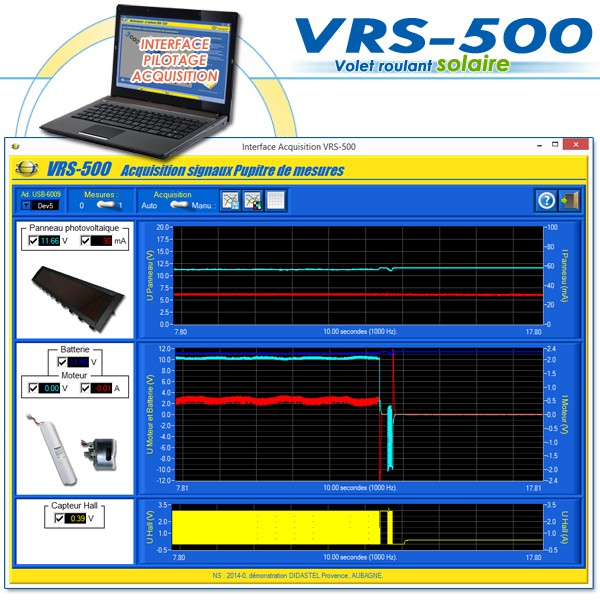

1 Logiciel de mesures et acquisitions sur PC.

Le dossier pédagogique contenant :

Dossier Technique "VRS-500" ;

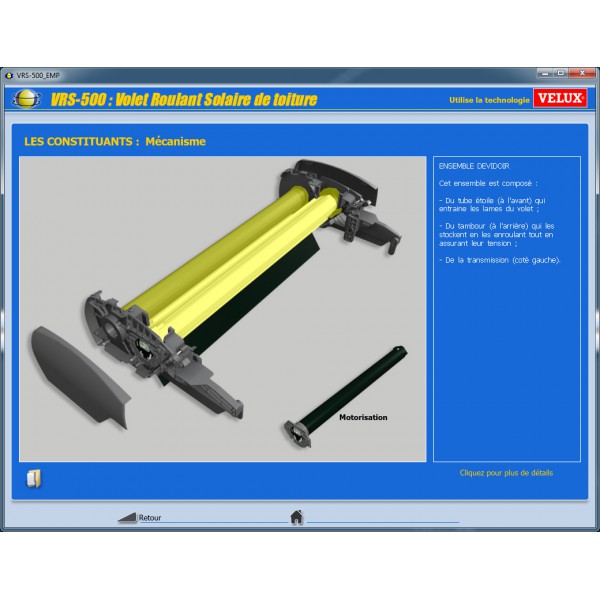

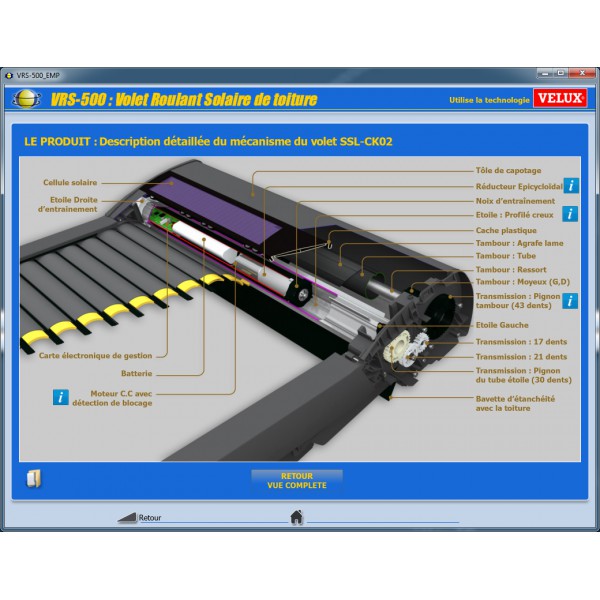

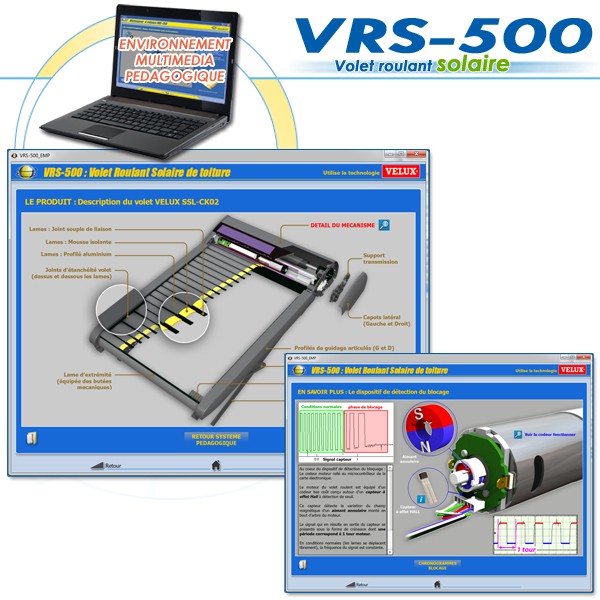

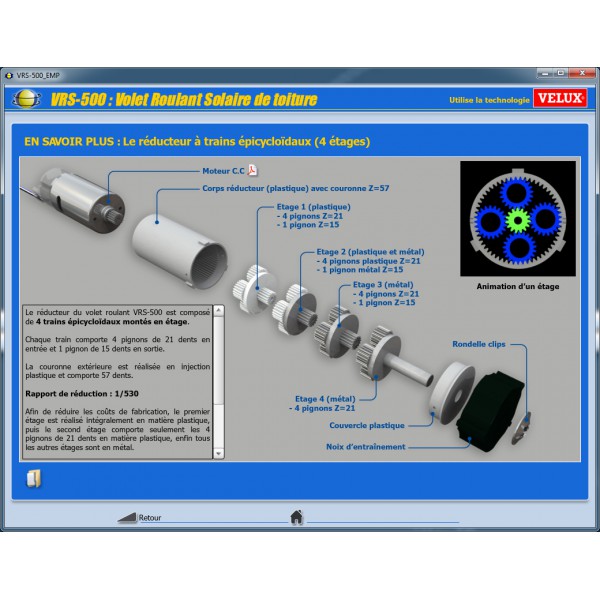

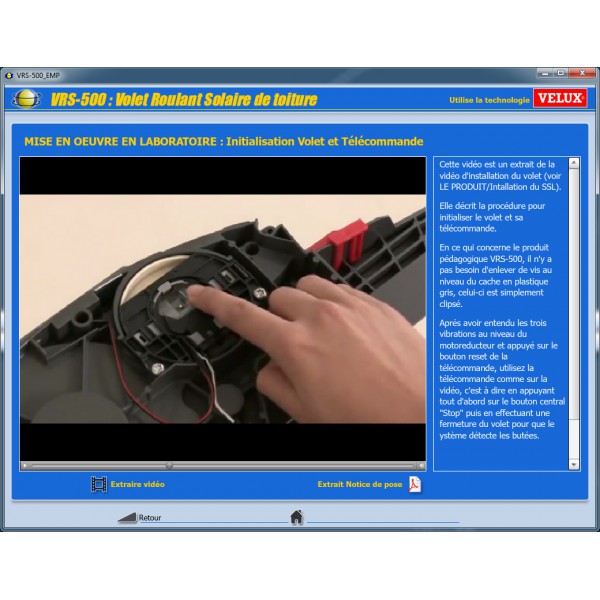

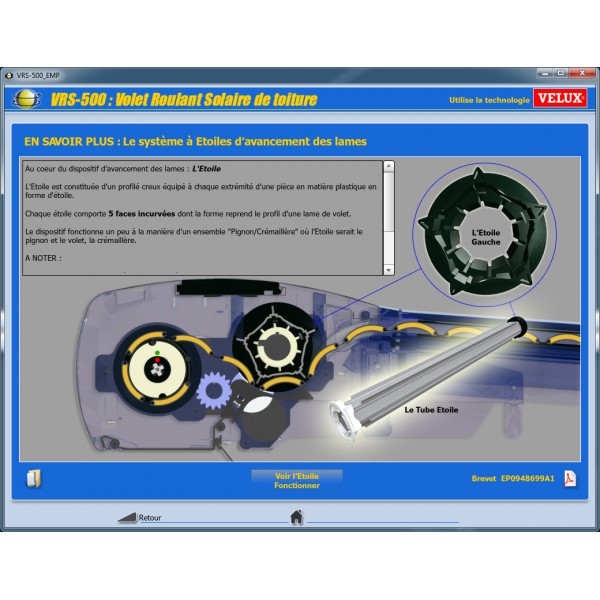

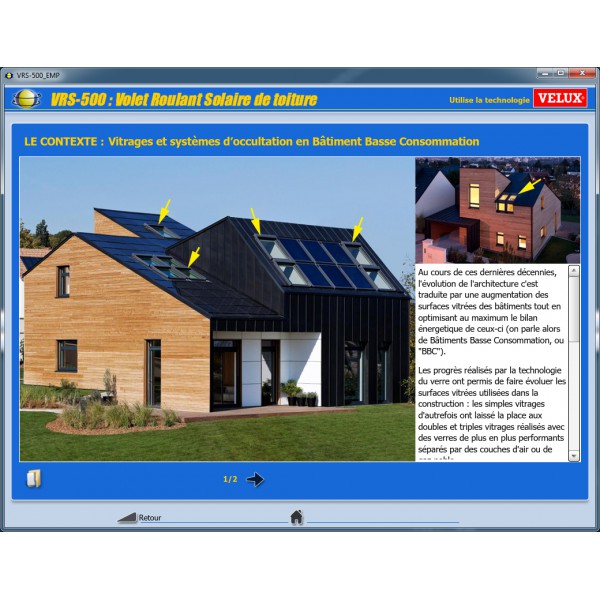

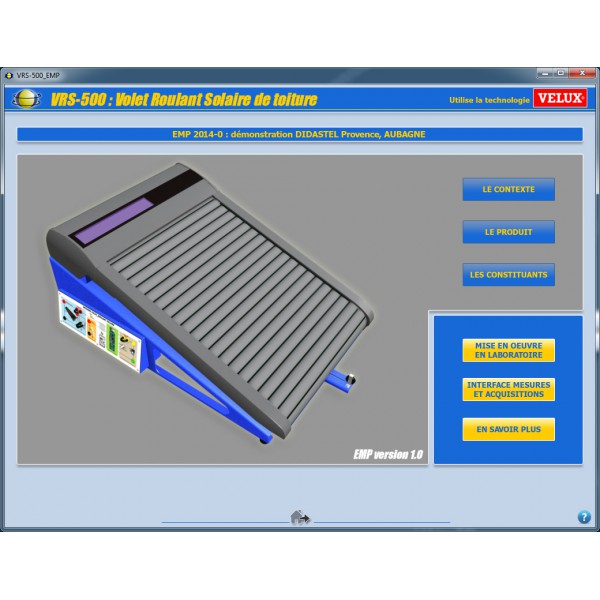

EMP (Environnement Multimédia Pédagogique sur Cd-rom) ;
Manuel d'utilisation EMP ;
Manuel Interface de mesures et acquisitions ;
Travaux Pratiques.

ACTIVITES PEDAGOGIQUES :

- Analyse fonctionnelle du système (couplée à la description SysML) :
o Mise en œuvre du système
o Externe : Expression/spécification du besoin, des exigences système
o Interne : architecture logique/ structurelle

- Etude de la cellule photovoltaïque :
o Modélisation Matlab
o Mesure de la caractéristique, du rendement , mise en évidence du Point Maximum de Puissance.

- Etude de la batterie :
o Modélisation Matlab
o Mesure de la puissance consommée

- Etude du motoréducteur :
o Mesure des différentes caractéristiques (K, réduction, ....)

- Etude de la chaine de transmission :
o Modélisation Matlab
o Etude cinématique de la chaine

- Etude comportementale :
o Dans les différentes configurations possibles (butée, blocage, ...)
