"CB-400" CONVOYEUR A BANDE CONNECTE

"CB-400" CONVOYEUR A BANDE CONNECTE

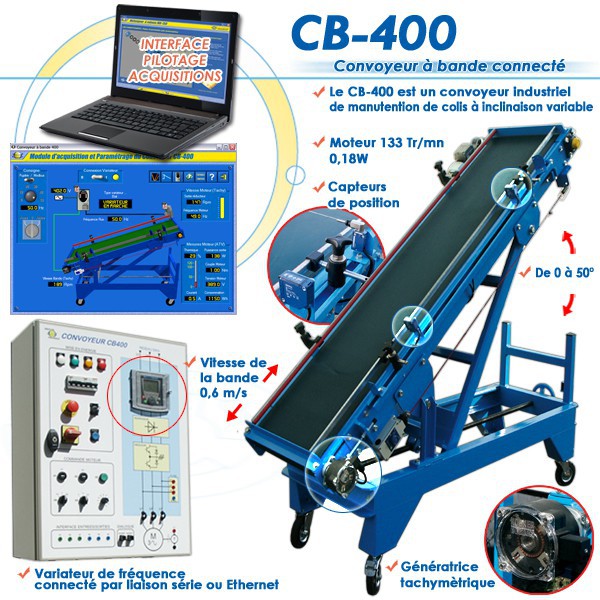

Le "CB-400" est un convoyeur à bande industriel équipé de capteurs et qui se pilote à partir d'une Interface Homme Machine (I.H.M.) sur PC.

Il est équipé d'une génératrice tachymétrique et d'une série de capteurs permettant l'acquisition et le traitement de grandeurs physiques en temps réel et en fonctionnement.

L'inclinaison du convoyeur est rendue variable à l'aide d'un volant.

Plusieurs scénarios de fonctionnement (va et vient, freinage, etc...) sont disponibles via l'interface de pilotage.

Plus de détails...

CONTENU :

Convoyeur :  1900x600x900, 200 Kg :

  • 1 Bande (400 x 1800) en élastomère strié pour tôle de glissement ;
  • 1 Motoréducteur asynchrone triphasé 180W / 133 Tr/mn ;
  • 2 Interrupteurs de position à tige multidirectionnel ;
  • 2 Détecteurs photo-électriques (réglage par apprentissage) ;
  • 1 Génératrice tachymétrique 40V(mesure vitesse bande) ;
  • 1 Arrêt d’Urgence à commande par câble ;
  • Bande transporteuse inclinable 0 à 50° ;
  • Châssis porteur sur roulettes ;
  • Armoire de commande sur châssis séparé.

Accessoires et Logiciels :

  • 1 Bande supplémentaire équipée de 15 tasseaux ;
  • 1 câble série avec convertisseur RS485 / RS232 pour PC ;
  • 1 câble UTP RJ45 croisé pour la liaison Ethernet ;

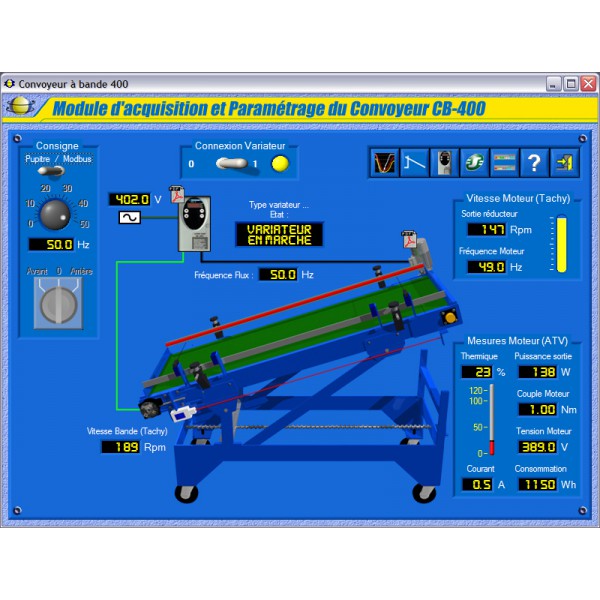

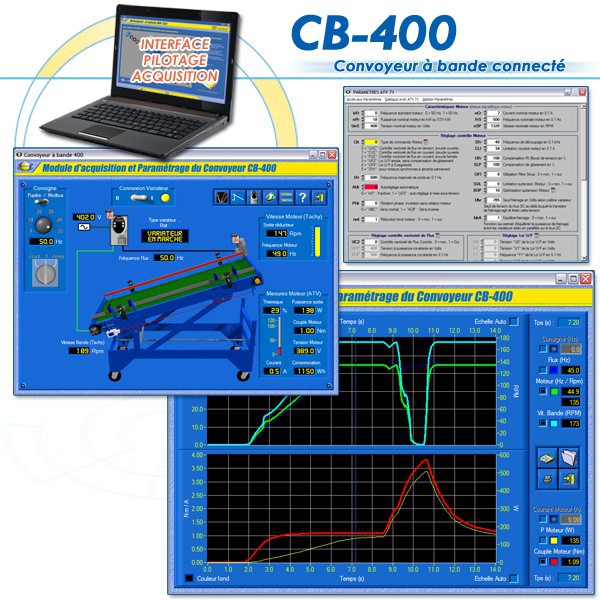

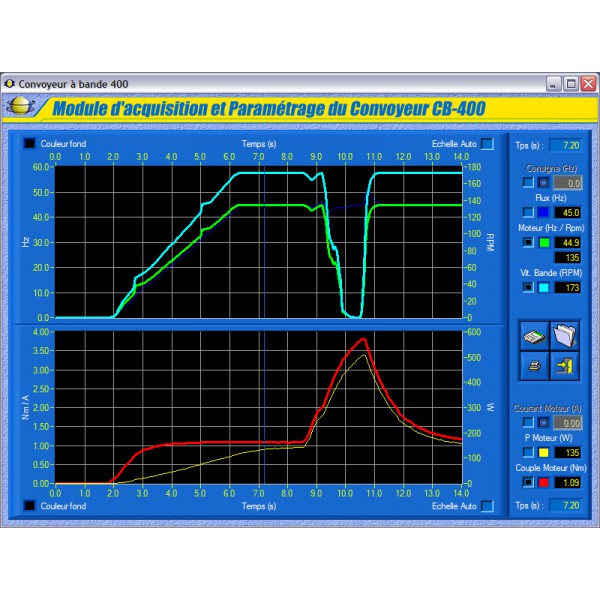

  • 1 Logiciel de Pilotage, paramétrage et acquisition (IHM série) ;
  • 1 Logiciel de Supervision via Ethernet.

Le dossier pédagogique contenant :

  • Dossier Technique "CB-400" ;

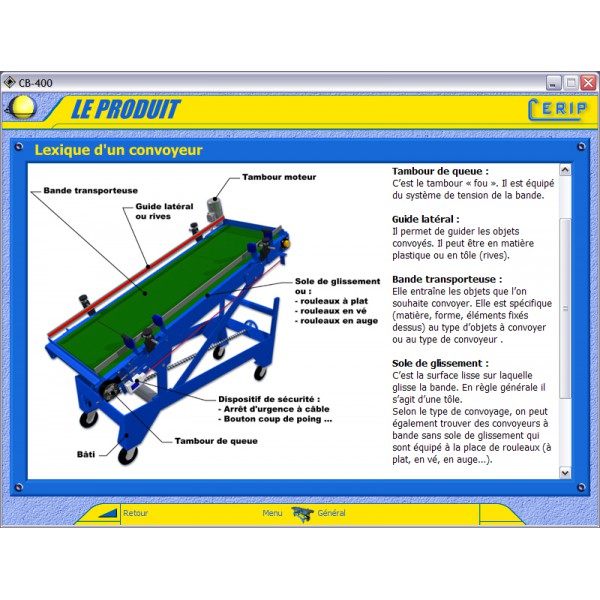

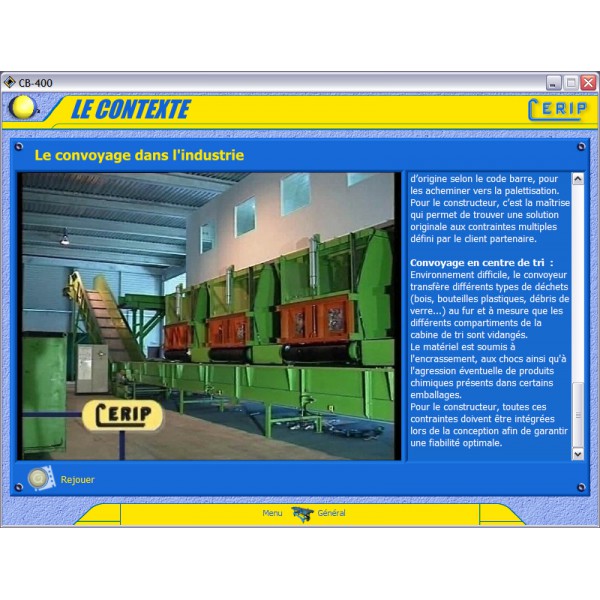

  • EMP (Environnement Multimédia Pédagogique sur Cd-rom) ;
  • Manuel d'utilisation EMP ;
  • Manuel Interface Homme Machine.

ACTIVITES PEDAGOGIQUES (TPs non fournis) :

- Etudes des chaînes d’énergie électriques et de la chaîne d’information (étude des capteurs, acquérir et transmettre l’information)

- Activités de montage, démontage et réglages mécaniques : changement bande et réglage tension

- Activités de pilotage et dialogue : pilotage local à partir d’un pupitre avec affectation des organes de commande,
pilotage et surveillance centralisés (superviseur sur Ethernet), paramétrage et réglage sur IHM locale (liaison série ModBus)

- Maintenance préventive et corrective : surveillance, entretien, changement et réglage capteurs, pose et dépose bande, ...

- Maintenance améliorative : ajout et réglage de seuils d’alarmes, modification des messages sur la supervision, ajout d’un capteur, ...

- Etude et commande d’un Moteur asynchrone : visualiser et mesurer les grandeurs caractéristiques (fréquence, puissance, couple, etc.),
configurer et régler un variateur de vitesse, mettre en oeuvre une régulation de vitesse (correcteur P.I.), ...
